关于1394接口
2008/7/11 9:09:22


IEEE1394接口是由APPLE和TI公司开始的高速串行接口标准,Apple称之为FireWire(火线),Sony称之为i.Link,TexasInstruments称之为Lynx。尽管各自厂商注册的商标名称不同,但实质都是一项技术,那就是IEEE1394。IEEE1394接口也称Firewire火线接口,是苹果公司开发的串行标准。同USB一样,IEEE1394也支持外设热插拔,可为外设提供电源,省去了外设自带的电源,能连接多个不同设备,支持同步数据传输。

  IEEE1394是一种外部串行总线标准,800Mbps的高速。近年来随着成本的下降,1394卡正迅速普及。也逐渐出现了其他一些相关设备,如数码相机,硬盘,网络摄像机等。1394接口具有把一个输入信息源传来的数据向多个输出机器广播 的功能,特别适用于家庭视听AV(AUDIO-VISUAL)的连接。由于该接口具有等时间的传送功能,确保视听AV设备重播声音和图像数据质量,具有好的重播效果,

  严格的讲,IEEE1394卡像USB一样只是通用接口,而不是视频捕捉卡。比如说,我们可以连接一个高速外接硬盘到IEEE1394卡上。不过因为IEEE1394卡的绝大多数用途是与DV数码摄象机相连采集数字视频信号,所以,我们通常把它看作捕捉卡了。 目前市场上的1394卡可以简单的分成两类:带有硬件DV实时编码功能的DV卡和用软件实现压缩编码的1394卡。

  带有硬件编码功能的DV卡一般价格在数千元,带有硬件编码的DV卡可以大大提高DV编辑的速度,可以实时地处理一些特技转换,而且许多此类卡带有处理MPEG-II视频流的功能。


IEEE1394分为两种传输方式:Backplane模式和Cable模式。Backplane模式最小的速率也比USB1.1最高速率高,分别为12.5Mbps 、25Mbs 、50Mbps,可以用于多数的高带宽应用。Cable模式是速度非常快的模式,分为100Mbps 、200Mbps 和400Mbps几种,在200Mbps下可以传输不经压缩的高质量数据电影。


  1394b 是 1394技术的升级版本,是仅有的专门针对多媒体--视频、音频、控制及计算机而设计的家庭网络标准。它通过低成本、安全的 CAT5 (五类)实现了高性能家庭网络。1394a自1995年就开始提供产品,1394b 是1394a 技术的向下兼容性扩展。1394b能提供800 Mbps/s或更高的传输速度。

  相比于USB接口,早期在USB1.1时代,1394a接口在速度上占据了很大的优势,在USB2.0推出后,1394a接口在速度上的优势不再那么明显。同时现在绝对多数主流的计算机并没有配置1394接口,要使用必须要购买相关的接口卡,增加额外的开支。目前单纯1394接口的外置式光储基本很少,大多都是同时带有1394和USB接口的多接口产品,使用更为灵活方便。

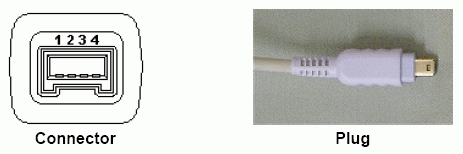

i-Link: 4-pin type IEEE 1394-1995

Pin No. Signal Name Signal Inter Connection
Inter Connection with 1394-1995
1 TPB* Strobe on receive, data on transmit (differential pair) 3 5
2 TPB 4 6
3 TPA* Strobe on receive, data on transmit (differential pair) 1 3
4 TPA 2 4



IEEE 1394-1995:
Pin No. Signal Name Signal Inter Connection
Inter Connection with i-Link
1 VP Cable power 1
2 VG Cable ground 2
3 TPB* Strobe on receive, data on transmit (differential pair) 5 1
4 TPB 6 2
5 TPA* Strobe on receive, data on transmit (differential pair) 3 3
6 TPA 4 4

===================

1394a:火线接口6针,速度400/200/100Mb/s
1394b:火线接口9针,速度800/400/200/100Mb/s


=======================
移动硬盘盒所用的芯片

毕竟组建移动硬盘的目的,是要让其中的数据“动起来”的。因此那些用来控制数据“吞吞吐吐”的“USB2IDE”桥接主芯片就显得更加重要了。不可否认,好的芯片在传输速度上就是要快不少。目前市面上能见到的用于移动硬盘传输的芯片,主要有GL811芯片、CS8813系列芯片、ALi M5621芯片、ALiM5642芯片、NEC芯片、Oxford芯片、ISD300芯片(In-System)等。

据硬盘盒市场里资深人士分析,移动硬盘盒的价格高低,和其所用芯片有非常直接的关系。我们大致可把这些芯片分为高、中、低三大类。高档方面,上述芯片中就有NEC、Oxford芯片,它们单芯片的平均成本价大约在70~110元左右。中档方面,有ALi的芯片,成本价在20~50元之间。而低档方面,则有GL811、CS8813等芯片,成本价也就10元~20元之间。

目前公认最好的USB/IEEE1394桥接芯片,应该说就是Oxford的OXFW922芯片了。它不仅兼容性好,而且传输速率高,更有网友说,这是目前唯一可支持到200GB硬盘的USB桥接芯片。而我们所看到的OXFW911芯片, 作为Firewire-IDE芯片,事实上也已经成为了存储行业的标准了。NEC的芯片,在市场里则很少能见到。但这并不是说它名声不好,而是它的价格成本很高,一般下游厂商碍于成本限制,通常都不会去选择NEC的芯片产品。可是作为国际IC大厂,它的产品品质在业界还是被普遍公认的。而in-system的ISD300芯片,则是属于第一批通过USB-IF认证测试的USB2.0控制芯片,资历比较老。能用上它的移动硬盘盒设备,一般也都可能属于高档产品。

ALi芯片产品,是由台湾老牌IC制造商扬智科技所生产的。ALi一直标榜自己是一家中国企业,据说其部分产品研发也已经牵到了上海附近,喜欢国货的朋友有得选择了。扬智科技在产品成本控制上一向有其独到之处,因此产品的性价比很不错。使用此类芯片的硬盘盒往往价格比较低廉一些。

GL811和CS8813芯片都属于比较廉价的芯片,但在市场里它们也都是可支持USB2.0规范的芯片。(事实上以上所有的芯片都可支持USB2.0规范,USB1.1的已经很少见了)由于有不少的移动硬盘盒都习惯于采用这些芯片来降低成本,所以在市面上,它们的份额也还是蛮高的。

选购TIPS:对于普通用户,可能没有能力也没有必要去关注芯片。不过对于比较“斤斤计较”的发烧友来言,这甚至也是乐趣所在。
(DVOL本文转自:中国DV传媒 http://www.dvol.cn)
